Construcción del paracaídas. Parte 2

por | | , ,
Deja un comentario

Estamos en el proceso final de la construcción del paracaídas. Hemos recortado las 8 piezas de tela que componen el paracaídas y las hemos cosido. Sí, hemos aprendido a utilizar la máquina de coser para hacer este trabajo. El circulo central lo hemos recubierto con una cuerda cosida para reforzarlo, ya que es una zona donde soportará mucha presión.

Después también hemos reforzado los bordes de la tela haciendo puntadas en zigzag para que no se deshilache y aguante bien la tensión.

Hemos cosido las 8 cuerdas que sujetarán el peso a los 8 extremos de la tela. Estas cuerdas miden 4 metros hasta el punto donde sustentarán el peso de pruebas.

Hemos visto que una costura en esta tela no es suficiente para que no se desgarre con una fuerte tensión, así que con muchas pruebas hemos visto que es necesario otro metodo de ayuda para la unión de las telas. No nos gusta mucho este método, pero nos parece el más resistente. La solución está en el loctite. Una fina capa de loctite en las costuras refuerzan éstas hasta el punto de que la tela se desgarre por cualquier otro sitio meno por ahí. Vamos a echar una fina capa de loctite para no endurecer mucho la zona. Esto afea un poco el diseño, pero vamos a intentar hacerlo lo más fino posible.

Vamos ha hacer una serie de pruebas para ver cuantos kilos puede cargar este paracaídas y ver qué tamaño tiene que tener el paracaídas definitivo que cargará la cabina en el final del proyecto. Lanzaremos este paracaídas desde una altura y observaremos su comportamiento.

Construcción del paracaídas. Parte 1

por | | , ,
4 comentarios

Como ya conté, hemos comprado tela de paracaídas para fabricarnos el nuestro propio. Hemos calculado que este paracaídas debe soportar el peso de 10 kilos, que es lo que calculamos que pesará la cabina.

La primera idea fue construir un simple paracaídas plano con 8 cuerdas. Lo de plano me refiero a una sola tela plana de 2×2 metros, cortada en círculo, pero valorándolo mejor decidimos hacer nuestro primer paracaídas bien hecho.

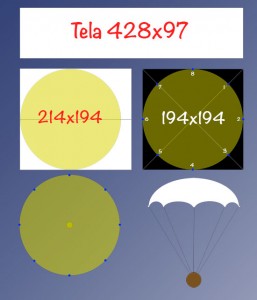

Éste es el primer diseño del paracaídas básico que hemos descartado:

Paracaídas plano para 10 kilos

Paracaídas plano para 10 kilos. Paracaídas básico

Nos fijamos en la forma de los paracaídas para personas y decidimos imitarlo. Hemos estudiado cómo debe estar construído para sustentar bien un peso y que baje suave y nivelado.

Hemos decidido hacer un paracaídas formado por 8 telas cortadas de manera que al coserlas creen una parábola y con un orificio en el centro para que escape el aire y que nivele bien el peso que carga. También tendrá 8 cuerdas que llegan hasta la carga.

paracaídas de 8 piezas cosidas y 8 cuerdas para 10 kilos

Paracaídas de 8 piezas cosidas y 8 cuerdas para 10 kilos

Diseño muy preciso y basado en muchos cálculos matemáticos que no voy a explicar ahora.

Con éste diseño hemos optimizado la tela que necesitamos, y crearemos un paracaídas de casi 2×2 metros en parábola (a la vista aparentará poco más de 1,5 metros de diámetro) y una agujero en la parte central para canalizar bien el aire presurizado. Coseremos sus 8 piezas y las cuerdas, y cuando lo tengamos listo iremos a probarlo lanzando un peso desde una buena altura para calcular si necesitaremos hacer un paracaídas más grande.

Compra del material para crear el paracaídas

por | |
3 comentarios

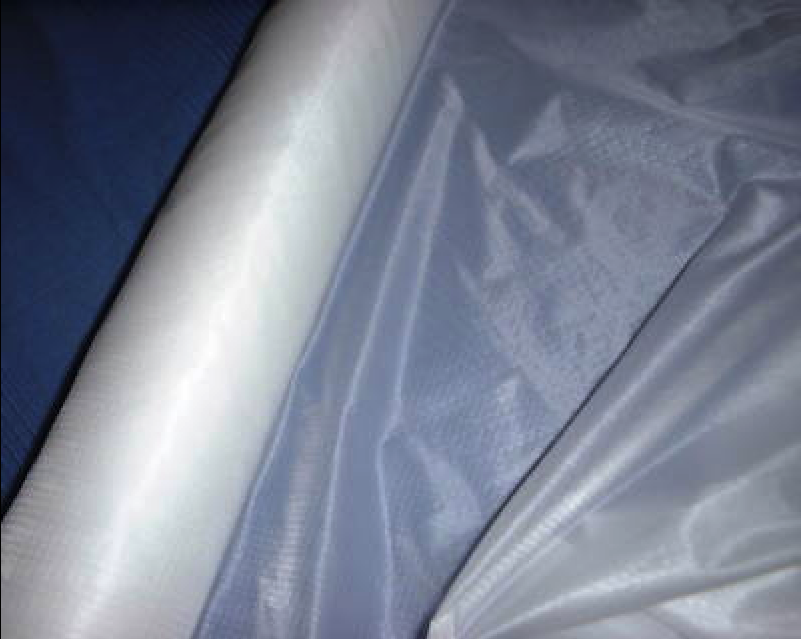

Estamos pensando en todos los materiales que necesitamos, y vamos a empezar por el final. Lo último que va a hacer la cabina de nuestra nave será desprenderse del resto de la sonda, es decir los globos de hélio, y precipitarse hacia la tierra. Tendremos programado que el paracaídas se abra 500 metros antes de tocar tierra. ¿He dicho paracaídas? ¿No tenemos paracaídas?, pues lo vamos a fabricar. La función del paracaídas es tan sólo para que no se dañe la estructura de la cabina y los circuitos, por lo que tampoco vamos a gastarnos todo el dinero que cuesta un paracaídas. Lo fabricaremos con materiales que podemos comprar por internet. En este caso hemos encontrado una empresa que vende tela de paracaídas.

Es tela para los paracaídas militares de Reino Unido, pero que al fabricarla vieron que no cumplía la norma de porosidad para uso militar (la lasa de aire que pasa por la tela). Es tela de nylon, muy resistente y extremadamente ligera. Hemos comprado por 15 euros un trozo de 1 metro por 4 metros aproximadamente, crearemos nuestro paracaídas e iremos a probarlo lanzando un objeto pesado desde una altura. Veremos los resultados.

Datos de la misión

por | |
Deja un comentario

Objetivo 10.000
Objetivo 10000 es un proyecto inquietante con ánimo de investigación fotográfica y ambiental.

La misión de este proyecto es la geolocalización de diferentes objetivos terrestres con una visión aérea.

La nave será ascendida hasta los limites de la troposfera por la fuerza de elevación del gas helio dado que es más ligero que el aire.

Desde el momento del despegue, nuestra sonda troposférica comenzará a realizar fotografías y grabar una serie de datos puntuales en una memoria interna. Los datos registrados serán la temperatura y humedad exterior, presión atmosférica, al igual que las coordenadas gps. El sistema informático realizará fotografías puntuales según objetivos prefijados. Las fotografías se realizarán por parejas, una en alta resolución que se guardará en memoria y otra en resolución media con datos gps que será enviada instantáneamente a la unidad receptora situada en la base de operaciones para un seguimiento en vivo.

La cápsula ascenderá a una velocidad aproximada de 6 k/h hasta alcanzar los 10.000 metros durante una hora media estacionándose en lo más alto de la troposfera donde la temperatura es la más baja pudiendo alcanzar los 60 grados centígrados bajo cero. Éste es el punto donde dejan de actuar los fenómenos meteorológicos.

Los objetivos a fotografiar son varios prefijados por cuadrantes según las coordenadas del punto de interés. Transcurrido el tiempo de la misión, la nave buscará un objetivo donde aterrizar. Los objetivos de aterrizaje están prefijados por cuadrantes según coordenadas y dependerán de las posibilidades físicas reales, zonas pobladas y seguras. El aterrizaje se hará desprendiendo la cabina del resto de la nave precipitándose hacia la tierra y abriendo su paracaídas a 500 metros del suelo.

Con todos los datos recuperados se realizarán varios mapas de altitudes, presiones, temperatura y humedad de la misión igual que mapas fotográficos que serán publicados en esta web. Los datos serán de uso público y libre para el estudio de quien lo desee.
